TDK品牌車規級貼片電容料號特點，應用和料號解析
發布日期：2024-03-26

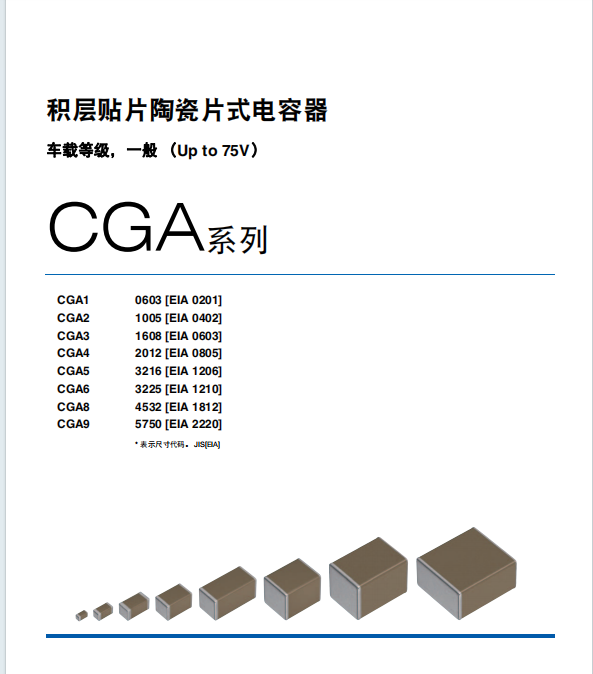

積層貼片陶瓷片式電容器

車載等級

CGA1 0603 [EIA 0201]

CGA2 1005 [EIA 0402]

CGA3 1608 [EIA 0603]

CGA4 2012 [EIA 0805]

CGA5 3216 [EIA 1206]

CGA6 3225 [EIA 1210]

CGA8 4532 [EIA 1812]

CGA9 5750 [EIA 2220]

* 表示尺寸代碼。 JIS[EIA]

■系列概要

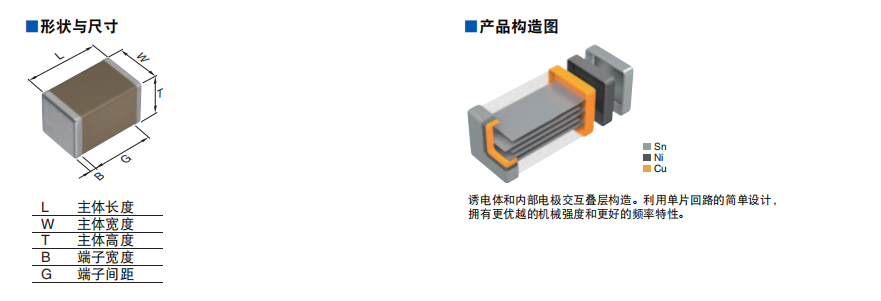

TDK積層陶瓷貼片電容器的車載等級CGA系列，是由誘電體以及內部電極相互積層的表面貼裝 （SMD）產品。單片式結構保證優異的機械強度

和高可靠性。又因其簡單的構造，跟其他種類電容相比具有更低的ESR、 ESL，頻率特性良好。目前可以做到100μF的最大電容值，滿足薄膜電

容和電解電容的容量領域。

■特點

? 單片式結構保證優異的機械強度和高可靠性

? 由于結構簡單，ESR和ESL低于其他類型的電容器

? 低ESR帶來的低自發熱，可以耐更高的紋波電流

? 無極性

? 符合AEC-Q200車載標準

■應用

? ADAS、自動駕駛等在汽車應用中電子控制單元（ECU）電源線的平滑

和去耦

? 共振回路 (C0G)

? 要求高信賴性的裝置

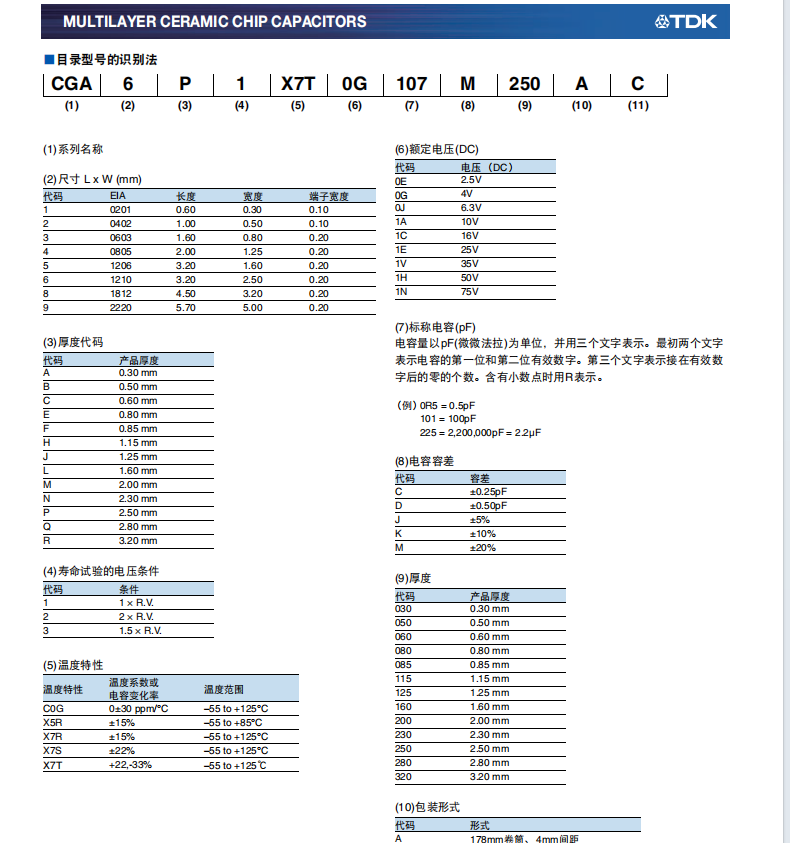

根據此規格書可以對應查到TDK車規級料號對應參數，

具體型號可以咨詢

興泰隆電子劉經理18922842911
