當前所在位置：首頁 > 產品展示 > 金屬支架電容 > CKG57KX7S2A156M335JJ 車規級TDK支架電容

CKG57KX7S2A156M335JJ 車規級TDK支架電容

CKG57KX7S2A156MT0Y9W 2220 156M 100V 15UF X7S 單層金屬支架

現貨供應TDK電容電感濾波器熱敏電阻
手機微信號18922842911

咨詢熱線
0755-29602911

CKG57KX7S2A156M335JJ

交貨型號 ?	CKG57KX7S2A156MT****
用途	車載等級
特點	AEC-Q200AEC-Q200 Mid中耐壓 (100～630V) Mega金屬支架電容
系列	CKG57K(5750) [EIA 2220]
狀態	量產體制
品牌	TDK

圖片僅供參考，并展示示范產品。

3D模型

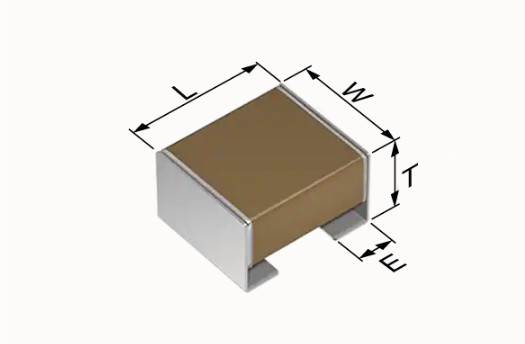

尺寸

長度(L)	6.00mm ±0.50mm
寬度(W)	5.00mm ±0.50mm
厚度(T)	3.35mm ±0.15mm
金屬端子寬度(E)	1.60mm ±0.30mm
推薦焊盤布局(PA)	3.90mm to 4.30mm
推薦焊盤布局(PB)	1.50mm to 2.00mm
推薦焊盤布局(PC)	4.50mm to 5.00mm

電氣特性

電容	15μF ±20%
額定電壓	100VDC
溫度特性 ?	X7S(±22%)
耗散因數 (Max.)	5%
絕緣電阻 (Min.)	33MΩ

其他

焊接方法	回流
AEC-Q200	YES
包裝形式	塑封編帶 (330mm卷筒)
包裝個數	1000pcs

TDK品牌金屬支架電容 CKG57KX7S2A156M335JJ 車規級

CKG57KX7S2A156MT0Y9W 汽車級興泰隆現貨齊全，原裝正品

金屬支架電容是通過在外部電極上接合金屬端子來解決大型MLCC貼裝的設計，
以滿足高耐壓，高容量，抗彎曲，抗噪音應用。

產品特點：

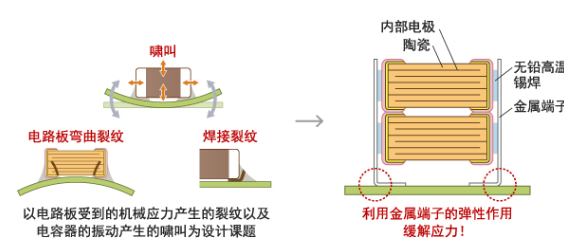

1. 在貼片的外部電極上接合金屬端子。
金屬端子的彈性作用可以緩和施加在貼片上的應力。

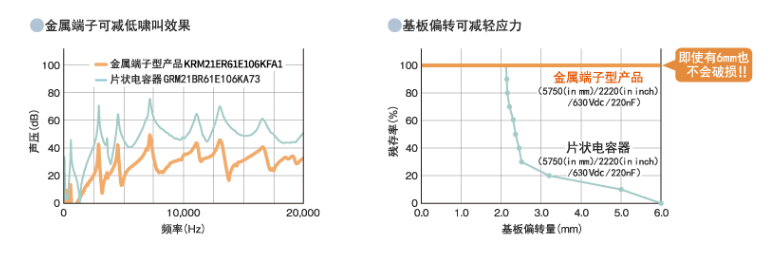

2. 大幅降低嘯叫及基板的扭曲裂紋、焊接裂紋。
即使在基板偏轉量為6mm的情況下也不見破壞。

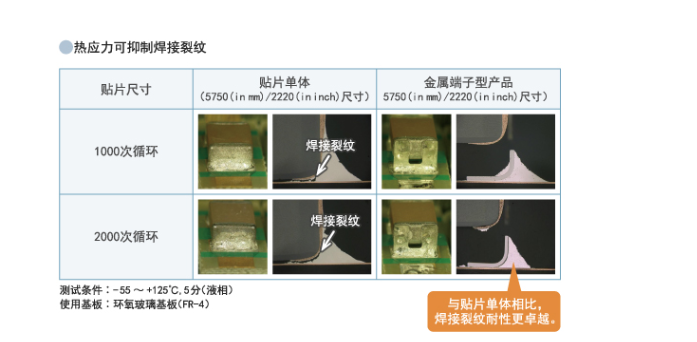

即使熱應力循環2,000次也不會產生焊接裂紋。

3. 對應貼片的堆疊。
重疊2個電容器實現大容量化。

TDK金屬支架電容，目前已廣泛量產，主要應用于各種電源模塊，充電樁，新能源汽車等領域，
興泰隆電子備有全系列TDK金屬支架電容，
以下型號均現貨供應，原裝正品，可追溯：
CKG45NX7S1H106MT009W CKG45NX7S1H106M500JH
CKG45NX7T2W105MT009W CKG45NX7T2W105M500JH
CKG57NX5R1C107MT009W CKG57NX5R1C107M500JH
CKG57NX7R2A106MT009W CKG57NX7R2A106M500JH
CKG57NX7R2A475MT009W CKG57NX7R2A475M500JH
CKG57NX7R2E225MT009W CKG57NX7R2E225M500JH
CKG57NX7R2J474MT009W CKG57NX7R2J474M500JH
CKG57NX7S1C107MT009W CKG57NX7S1C107M500JH
CKG57NX7S1E476MT009W CKG57NX7S1E476M500JH
CKG57NX7T2E335MT009W CKG57NX7T2E335M500JH
TDK金屬支架電容興泰隆電子原裝現貨
興泰隆電子劉先生18922842911（微信同號）
CKG57NX7T2W225MT009W CKG57NX7T2W225M500JH
CKG45NX7S1C476MT009W CKG45NX7S1C476M500JH
CKG57NX7S1H226MT0S9W CKG57NX7S1H226M500JH
CKG57KX7R2A335MT009W CKG57KX7R2A335M335JH
CKG57NX5R1H226MT0S9W CKG57NX5R1H226M500JH
CKG57NX7S2A226MT0Y9W CKG57NX7S2A226M500JJ 車規級
CKG57NX7T2E335MT0Y9W CKG57NX7T2E335M500JJ 車規級
TDK金屬支架電容興泰隆電子原裝現貨
興泰隆電子劉先生18922842911（微信同號）
CKG57NX7S2A226MT009W CKG57NX7S2A226M500JH
CKG45NX7T2E225MT009W CKG45NX7T2E225M500JH
CKG45NX5R1H106MT009W CKG45NX5R1H106M500JH
CKG57KX7T2W105MT009W CKG57KX7T2W105M335JH
CKG57NX7S1H226MT0Y9W CKG57NX7S1H226M500JJ 車規級
CKG57NX5R1E476MT0S9W CKG57NX5R1E476M500JH
CKG57KX7S2A156MT0Y9W CKG57KX7S2A156M335JJ 車規級
CKG57NX7T2J105MT009W CKG57NX7T2J105M500JH
TDK金屬支架電容興泰隆電子原裝現貨
興泰隆電子劉先生18922842911（微信同號）
CKG57KX7T2J474MT009W CKG57KX7T2J474M335JH
CKG57NX7T2J105MT0Y9W CKG57NX7T2J105M500JJ 車規級
CKG75NX7S1H476MT00AW CKG75NX7S1H476MT00AW
CKG45NX5R1C476MT009W CKG45NX5R1C476M500JH
CKG57NX7R2J474MT0Y9W CKG57NX7R2J474M500JJ 車規級
CKG57NX7R2E225MT0Y9W CKG57NX7R2E225M500JJ 車規級
CKG57NX7R1V107MT0V9W CKG57NX7R1V107M500JH
CKG57NX7T2W225MT0Y9W CKG57NX7T2W225M500JJ 車規級
CKG57KX7T2E225KT009W CKG57KX7T2E225KT009W
TDK金屬支架電容興泰隆電子原裝現貨
興泰隆電子劉先生18922842911（微信同號）
